长沙820型暗扣式彩钢瓦应用案例_长沙跳马连跨钢结构厂房

项目地点：长沙雨花区跳马乡

项目名称：7连跨钢结构厂房

项目数量：12000㎡

项目用板：连跨钢结构厂房，单跨20M长。布置中、边排水天沟。屋面檩条采用C型钢C180型，墙面檩条采用C140型，屋面结构采用820型暗扣式彩钢瓦+采光带+保温棉+钢丝绳+中边支扣件，板长度长达15M。墙面板采用900型彩钢瓦，长度8M。大门采用彩钢夹芯板+轨道，窗户收边、墙角及屋面脊瓦采用彩钢板定形加工。

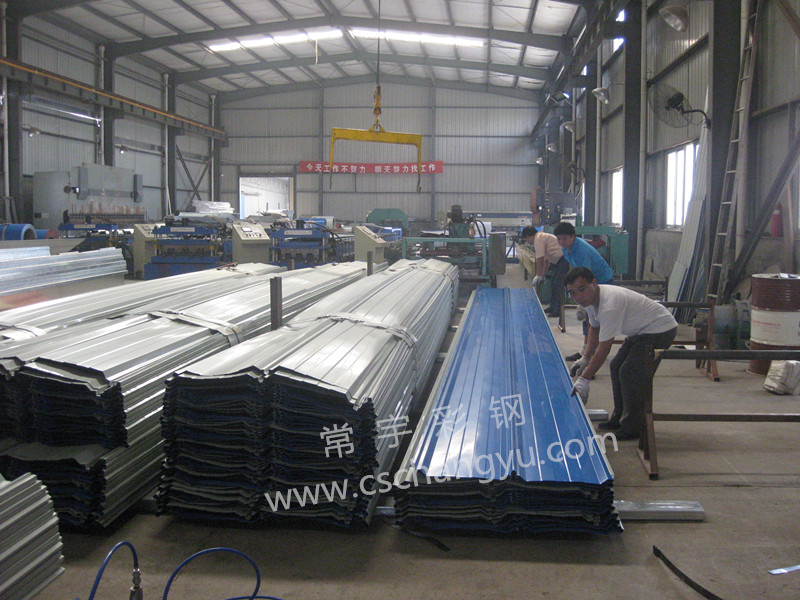

820暗扣式彩钢瓦 海蓝 生产实拍

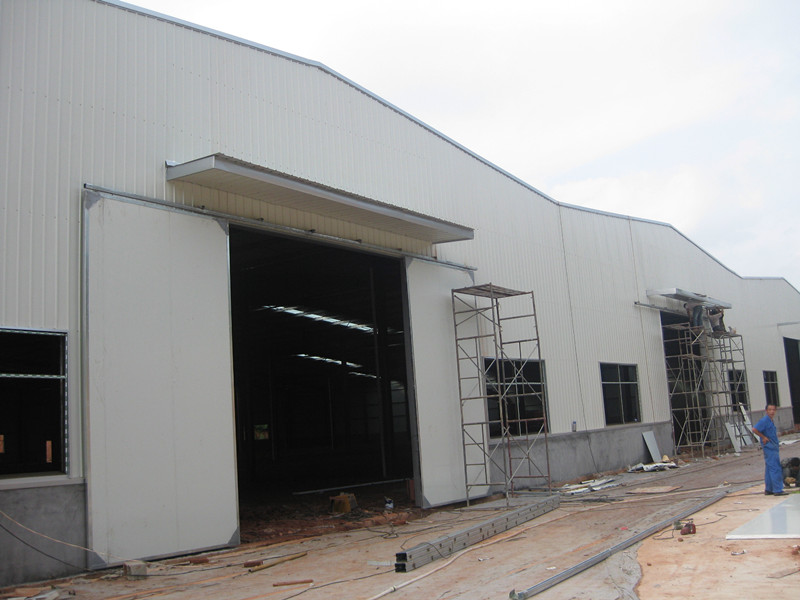

现场安装实拍，连跨钢结构墙面图：

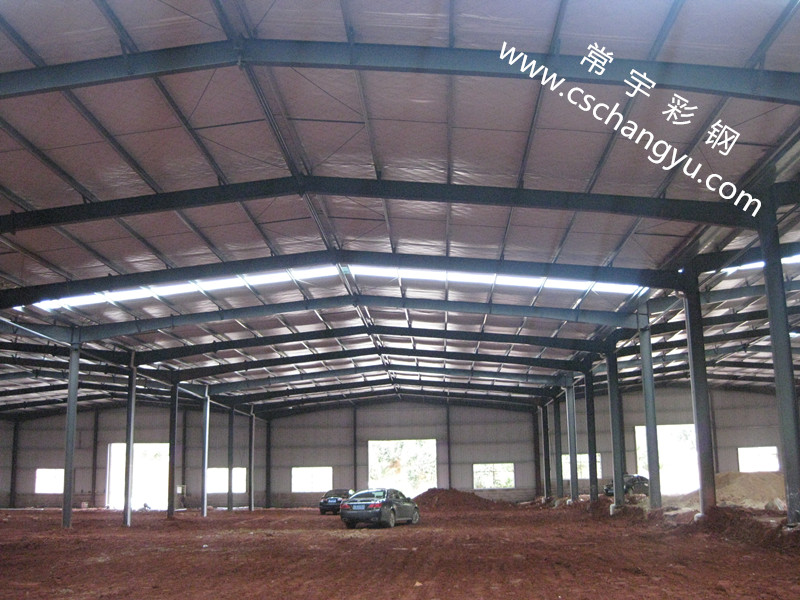

现场实拍，连跨钢结构屋面图：

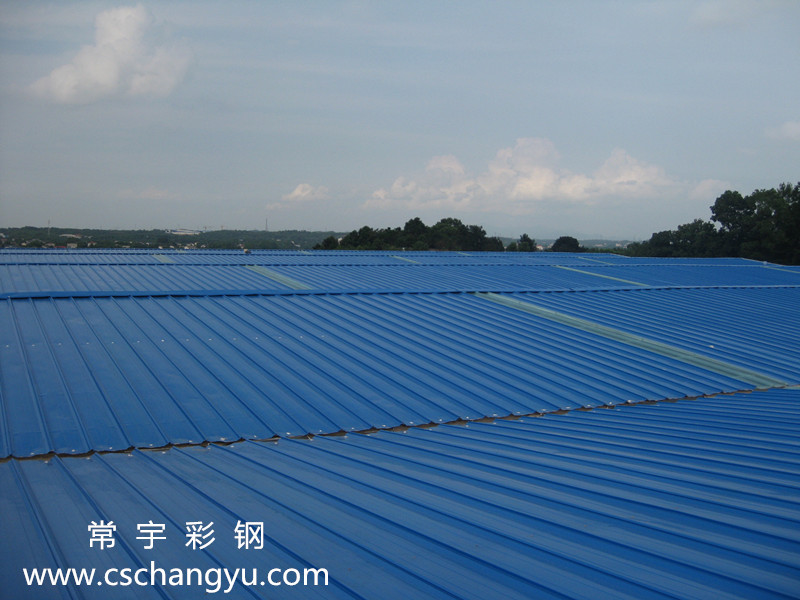

现场实拍，连跨钢结构屋面屋顶图：
